Искусство и наука проектирования стальных складов и мастерских: разнообразие конструкций и практический опыт Введение: каркас современной цивилизации Стальные каркасы в буквальном и переносном смысле служат основой современной архитектуры и инфраструктуры. От устремлённых ввысь небоскрёбов до инновационных общественных сооружений — уникальное сочетание прочности, универсальности и адаптивности стали позволило инженерам воплощать смелые замыслы в реальные объекты. В этой статье обобщён многолетний международный опыт проектирования стальных каркасов и рассмотрены как проверенные, так и новые подходы к проектированию, которые продолжают расширять границы возможного в строительной инженерии.

----------------------------------------------------------------------------------------------------------------------------------

1. Конструктивные системы: адаптация каркаса к функциональному назначению

Выбор конструктивной системы в корне определяет поведение здания под нагрузкой. Современная инженерия предлагает несколько сложных решений:

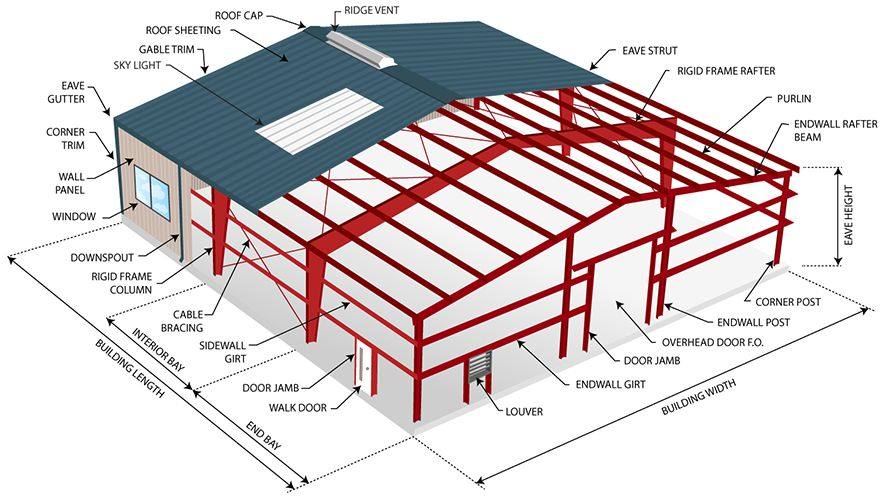

*Рамы с жёсткими узлами: благодаря жёстким балочно-колонным соединениям, препятствующим повороту, такие рамы используют непрерывность конструкции для передачи вертикальных и горизонтальных нагрузок. Они идеально подходят для зданий средней этажности, где требуются гибкие планировки; их характеристики во многом зависят от конструкции узлов. Отель Changfu Palace в Пекине высотой 91 м (1987 г.) служит примером такой системы: несмотря на стройный профиль, максимальный относительный перекос составил 1/337. Примечательно, что проектировщики намеренно выбрали эту систему вместо более жёсткой рамно-связевой конструкции, отдав приоритет простоте строительства 8. *Связевые рамы:  диагональные элементы повышают эффективность конструкции:   *Центрические связи: прямые пути передачи нагрузки позволяют экономично воспринимать сильные сейсмические воздействия, однако при экстремальных нагрузках существует риск потери устойчивости. Оптимальны для промышленных объектов, где пластичность не является приоритетом 2.    *Эксцентрические связи: преднамеренно смещённые вставки служат пластичными «предохранителями», которые первыми деформируются при землетрясениях, защищая основные элементы. Расчётная деформация участка балки (α) рассеивает энергию, благодаря чему эта система считается эталонным решением для регионов с высокой сейсмичностью 2.       *Внецентренно расположенные связи: инновационный вариант, в котором пересекающиеся связи намеренно не совмещаются, создавая контролируемый эффект податливости, снижающий сейсмические воздействия. Такое решение идеально подходит для открытых первых этажей торговых помещений и вестибюлей 2.*Гибридные системы:  сочетание рам со стенами жёсткости или ядрами обеспечивает сбалансированные решения. В Шанхайской башне высотой 632 м применена мегарамная система с аутригерами: композитные сталь-железобетонные суперколонны и этажные связевые фермы совместно с ядром противостоят сложным вихревым ветровым нагрузкам, демонстрируя, как гибридные системы позволяют достигать рекордной высоты 8.

Таблица: руководство по выбору системы стального каркасаТип системыМаксимальная практическая высотаКонтроль боковых перемещенийОптимальное применениеРамная система30 этажейУмеренныйОфисы, больницыЦентрические связи40 этажейВысокийПромышленные объекты, центры обработки данныхЭксцентрические связи50 этажейИсключительныйВысотные здания, сейсмические зоныГибридная система (ядро + каркас)100+ этажейСверхвысокийСверхвысокие здания

----------------------------------------------------------------------------------------------------------------------------------

2. Знаковые примеры: уроки новаторских проектов

А. «Велосипедный навес Apple» — Нидерланды (2010)Этот необычный, но конструктивно сложный велосипедный павильон демонстрирует, как параметрическое проектирование позволяет создавать сложные геометрические формы:

*Спиральный каркас: пять восходящих винтовых балок образуют самостабилизирующуюся оболочку, воспринимая 60% вертикальных нагрузок за счёт осевой работы.

*Инновационная конструкция узлов: специальные болтовые соединения (без сварки) позволили учитывать стоимость рабочей силы в Нидерландах. Несмотря на предусмотренные меры против гнездования, птицы всё же заселили полости — это урок о необходимости учитывать все взаимодействия с окружающей средой при проектировании 1.

*Синергия программного обеспечения: для основного конечно-элементного анализа использовалась SCIA Engineer, а автоматизированная деталировка в Tekla получила награды, доказав ценность цифровой интеграции при изготовлении элементов неправильной формы 1.

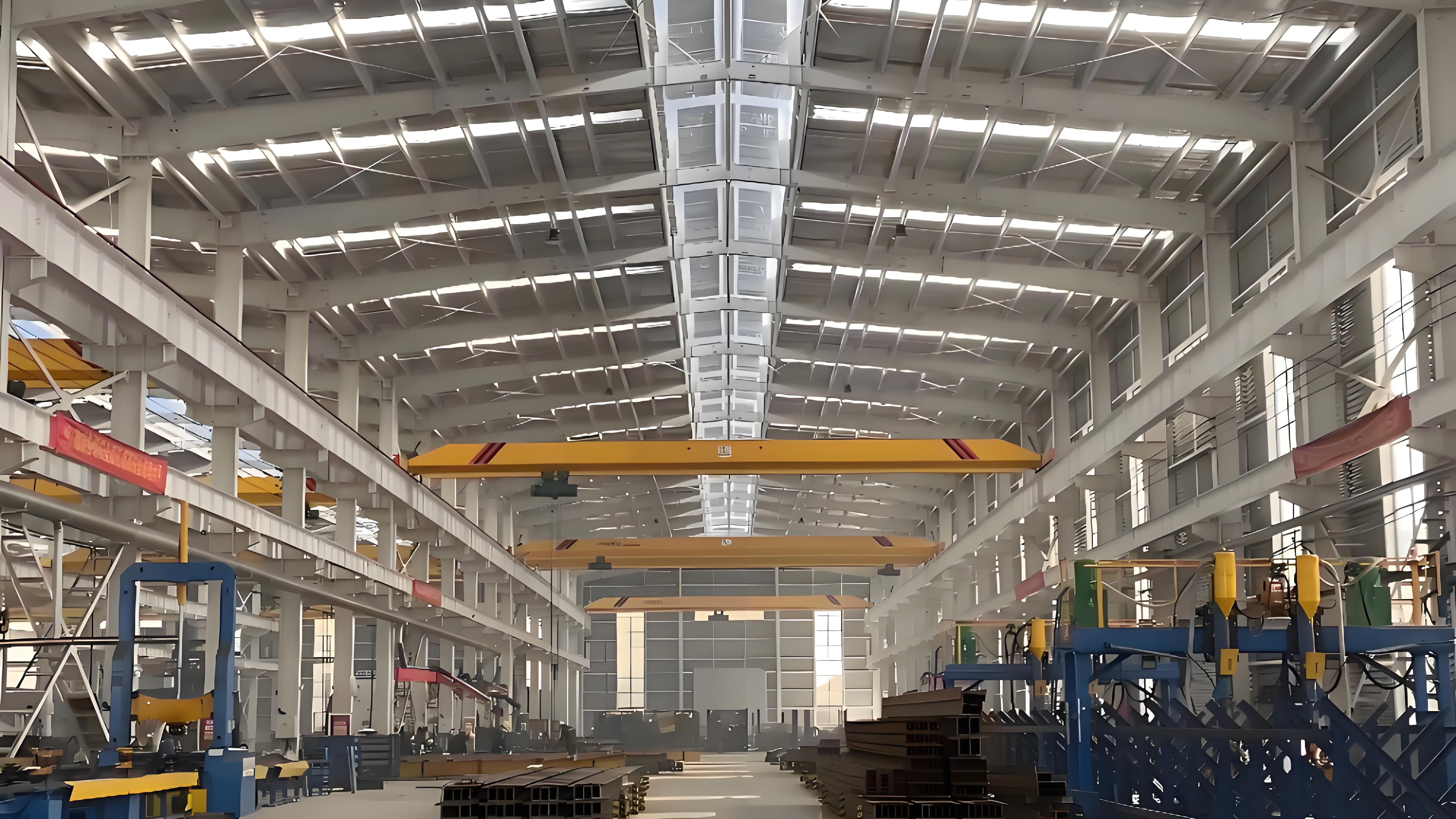

Б. Двухпролётные рамные конструкции — прорыв в промышленном строительствеХолодногнутые стальные портальные рамы значительно усовершенствовались благодаря многопролётным конфигурациям:*Стройные внутренние колонны: при симметричных гравитационных нагрузках изгибающий момент во внутренних колоннах близок к нулю, что позволяет создавать более лёгкие конструкции. Однако при ветровой нагрузке жёсткие внешние пролёты воспринимают более 80% горизонтальных усилий, поэтому внутренние узлы требуют специальных конструктивных решений, например конфигураций ECT-1/2 4.

*Экономическая эффективность: одна внутренняя колонна обслуживает два пролёта, сокращая количество фундаментов и соединений. В складе размером 30 м × 100 м расход стали снизился на 19% по сравнению с двумя однопролётными рамами 4.

----------------------------------------------------------------------------------------------------------------------------------

3. Проектирование соединений: от теории к практике

Соединения влияют на целостность конструкции сильнее, чем отдельные элементы. Новые разработки отвечают на вызовы сейсмики и изготовления:*Традиционные методы:

*Болтовые стыки: допускают регулировку при монтаже, но требуют строгого контроля проскальзывания.    *Сварные соединения: обеспечивают непрерывность конструкции, однако при нарушении технологии существует риск хрупкого разрушения.

*Сейсмостойкие инновации:  В композитных узлах из гофрированной стальной пластины (исследование 2023 года) достигнуты коэффициент демпфирования 0,206 и коэффициент пластичности 3,67 за счёт локализации пластических шарниров в балках, что подтвердило принцип «прочный узел — податливый элемент» 7.

*Автоматизированные узлы: макросы для Tekla, разработанные в рамках проекта Apple, стандартизировали более 5 000 уникальных схем расположения болтов, сократив время деталировки на 70%.

Таблица: сравнение характеристик соединенийТип соединенияЭффективность прочностиСкорость монтажаСейсмостойкостьОбычная сварка95%НизкаяУмереннаяВысокопрочные болтовые соединения85%БыстраяХорошаяКомпозитные гофрированные соединения110%*СредняяОтличнаяОтносительно предела текучести элемента

----------------------------------------------------------------------------------------------------------------------------------

4. Новые направления: лёгкие и экологичные системы

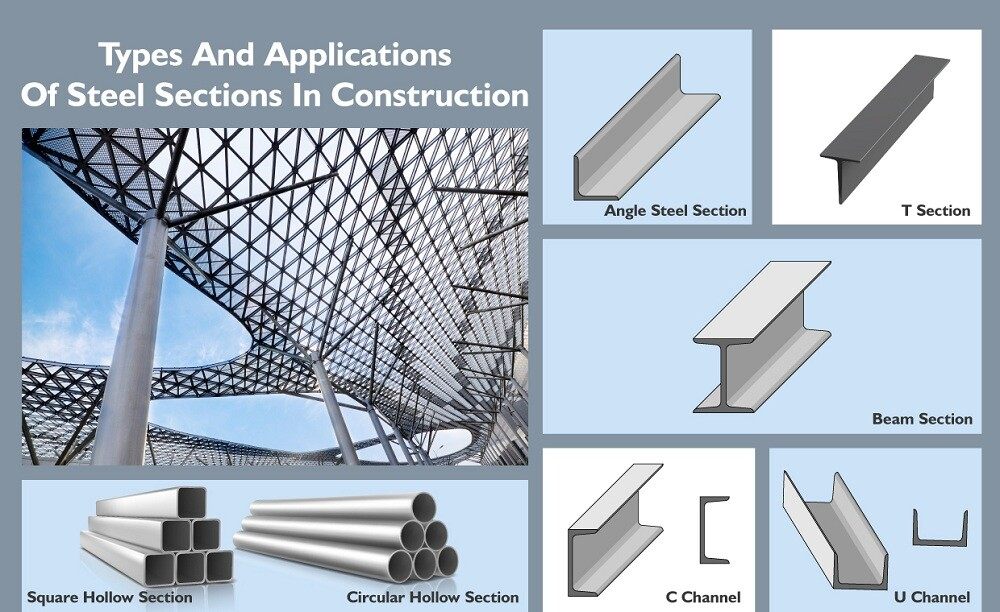

А. Лёгкие стальные конструкции (LSF)Холодногнутые профили (C≤4 мм) сегодня широко применяются в мало- и среднеэтажном строительстве:*Скорость и точность: предварительно пробитые отверстия в стойках и инженерных коммуникациях сокращают сроки строительства на 40% по сравнению с бетоном 10.

*Экологичность: полностью пригодные для переработки каркасы с утеплителем в заполнении соответствуют стандартам Passive House.

*Проект в провинции Гилян: при восстановлении после землетрясения в Иране использовались LSF-конструкции, вес которых составляет треть веса каменной кладки. Это позволило снизить затраты на фундаменты на слабых грунтах 10.

Б. Роботизированное производство и ИИ*Алгоритмическая оптимизация позволяет сократить расход стали в сложных узлах на 15–25%.

*Автоматизированные сварочные комплексы обеспечивают стабильное качество там, где не хватает специалистов с необходимыми навыками ручной сварки.

----------------------------------------------------------------------------------------------------------------------------------

5. Искусство прогнозирования поведения в реальных условиях

Помимо соблюдения норм, профессиональная интуиция помогает избежать проблем:*Птичьи гнёзда как расчётная нагрузка: полые элементы проекта Apple неожиданно стали местом обитания птиц, что побудило предусматривать в будущих проектах барьеры для защиты от вредителей 1.

*Экономика фундаментов: каркасы LSF на 60% легче, что позволяет применять более дешёвые плитные фундаменты на слабых грунтах. Эта скрытая экономия часто остаётся незамеченной.

*Доступ для обслуживания: доступные для проверки демпферы Шанхайской башни служат примером проектирования с учётом удобства эксплуатации на протяжении всего срока службы.

----------------------------------------------------------------------------------------------------------------------------------

Заключение: каркас будущегоСтальные конструкции продолжают развиваться благодаря взаимодополняющему прогрессу материаловедения, вычислительного проектирования и практических строительных решений. По мере распространения таких тенденций, как автоматизированные системы из тонкостенной стали и сейсмическое проектирование на основе эксплуатационных характеристик, инженерам важно сочетать инновации с уроками, заложенными в существующих сооружениях, порой буквально — в виде гнездящихся птиц. В следующую эпоху приоритет будет отдаваться не только прочности и эффективности, но и устойчивости, адаптивности и цикличному использованию ресурсов, что позволит стали оставаться самым универсальным строительным материалом человечества.
